Quelques utilisations du microcontrôleur Arduino
physique
chimie
sciences
numéro de TP nom du TP branchements du microcontrôleur
TP n°1 TP 1 Déterminer la vitesse des ultrasons. (avec régression linéaire sur la calculatrice Numworks)


Le programme ARDUINO mesure la durée d'un aller-retour en microsecondes

Sujet de TP à télécharger



Montage final avec émetteur-récepteur d'ultrasons et affichage LCD.

Branchement de l'affichage LCD en I2C (4 fils uniquement)
UCC sur 3,3V
GND sur GND
SCL sur A5
SDA sur A4

Branchement de l'émetteur-récepteur(4 fils uniquement)
UCC sur 5V
GND sur GND
ECHO sur DIGITAL 3
TRIG sur DIGITAL 2

Les entrées analogiques (gauches) et alimentations 3,3V et 5V et masses (droite)

Les entrées digitales DIGITAL 2 et DIGITAL 3

Cliquez sur l'icône et copiez-collez le programme dans ARDUINO.
Téléversez le programme dans ARDUINO UNO.

Cliquez sur l'icône pour ouvrir et copier la bibliothèque U8glib.


Affichage de la durée de l'aller-retour en microseconde. Lecture sur l'écran LCD.

Affichage de la durée de l'aller-retour en microseconde. Lecture sur le moniteur série.
TP n°2 TP 2 Détermination d'une distance en mètre

Le programme détermine une distance en mètre comme un télémètre à ultrasons.

Sujet de TP à télécharger



Montage final avec émetteur-récepteur d'ultrasons et affichage LCD

Branchement de l'affichage LCD en I2C (4 fils uniquement)
UCC sur 3,3V
GND sur GND
SCL sur A5
SDA sur A4

Branchement de l'émetteur-récepteur(4 fils uniquement)
UCC sur 5V
GND sur GND
ECHO sur DIGITAL 3
TRIG sur DIGITAL 2

Les entrées analogiques (gauches) et alimentations 3,3V et 5V et masses (droite)

Les entrées digitales DIGITAL 2 et DIGITAL 3

Cliquez sur l'icône et copiez-collez le programme dans ARDUINO.
Téléversez le programme dans ARDUINO UNO.

Cliquez sur l'icône pour ouvrir et copier la bibliothèque U8glib.


Essai avec un obstacle à une distance de 10cm. Lecture sur l'écran LCD.

Essai avec un obstacle à une distance de 10cm. Lecture sur le moniteur série.
TP n°3 TP 3 Tracé de la courbe de solidification de l'eau
Montage final avec capteur de température et affichage LCD.

Branchement de l'affichage LCD en I2C (4 fils uniquement)
UCC sur 3,3V
GND sur GND
SCL sur A5
SDA sur A4

Branchement de la sonde de température DS18B20 avec cable de 1m
UCC (rouge) sur 5V
GND (noir) sur GND
sortie (jaune) sur DIGITAL 2
Une résistance de 4,7kohm placée entre l'alimentation et la sortie est indispensable.

La sortie est branchée sur DIGITAL 2

Une résistance de 4,7kOhm est placée entre UCC 5V et DIGITAL 2 (sinon la sonde bascule dans un état saturé)

Cliquez sur l'icône et copiez-collez le programme dans ARDUINO.
Téléversez le programme dans ARDUINO UNO.

Cliquez sur l'icône pour ouvrir et copier la bibliothèque U8glib.

Cliquez sur l'icône pour ouvrir et copier la bibliothèque Dallas Temperature.

Cliquez sur l'icône pour ouvrir et copier la bibliothèque OneWire.

Affichage de la température. Lecture sur l'écran LCD.
Affichage de la température. Lecture sur le moniteur série.

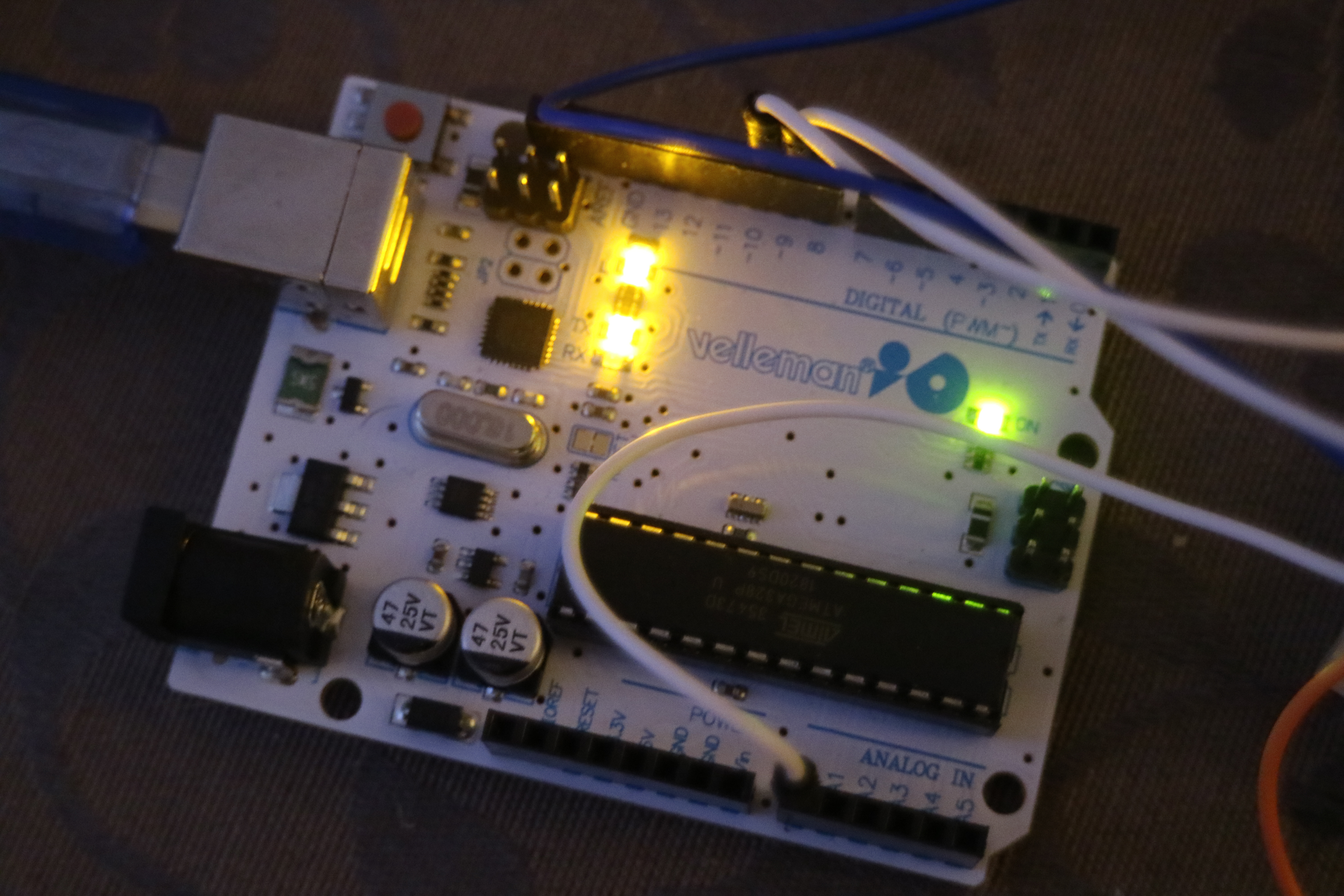

manipulation n°4 Conductance d'une portion de solution On utilise un pont diviseur de tension avec une résistance R = 470 Ω et la portion d'électrolyte.

L'alimentation de fait avec les entrée digital 8 et didital 9.
On mesure la tension A0.
Le programme pour calculer la conductance est le suivant.
